1-罗斯蒙特3051GP&3051DP压力变送器选型样板

尺寸图

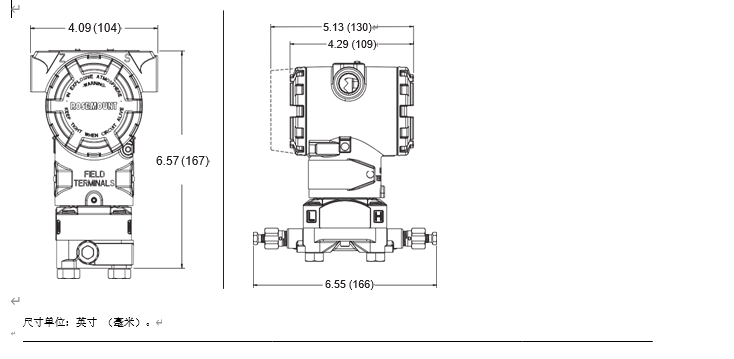

图 1. 罗斯蒙特 3051D 共平面法兰



 尺寸单位：英寸 （毫米）。

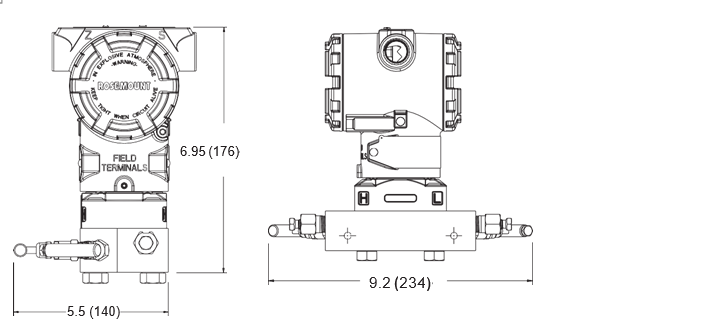

图 2. 带有罗斯蒙特 301 三阀共平面一体化阀组的罗斯蒙特 3051D 共平面法兰




尺寸单位：英寸（毫米）。

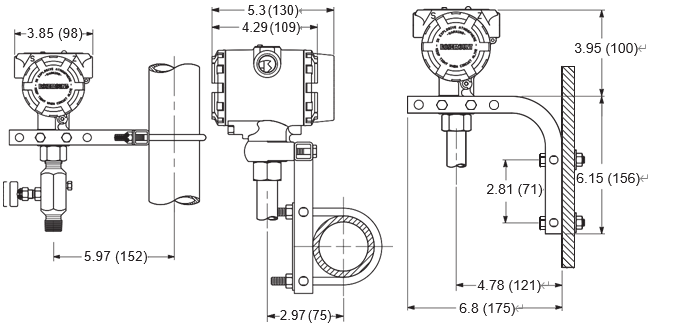

图 3. 带有可选安装支架的罗斯蒙特 3051G 典型安装组态

管道安装                                                                                     面板安装




尺寸单位：英寸（毫米）。
