西门子智能电气阀门定位器-SIPARTPS2到角行程执行机构详解

4.3                  安装到角行程执行机构

要求

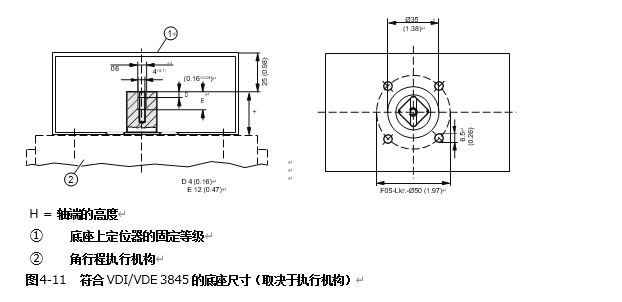

需要执行机构特定的 VDI/VDE 3845 底座，才能将定位器安装在角行程执行机构上。由于采用隔爆不锈钢外壳 6DR5..6 的版本较重，因此应选择特别稳定的安装支架。

步骤

*) 序列号引用以下步骤的描述图片。

4.3  安装到角行程执行机构

1.      将执行机构特定的 VDI/VDE 3845 底座 ⑥ 放置在定位器背板上。使用六角螺栓 ⑦ 和锁定垫圈 ⑧ 紧固底座。

2.

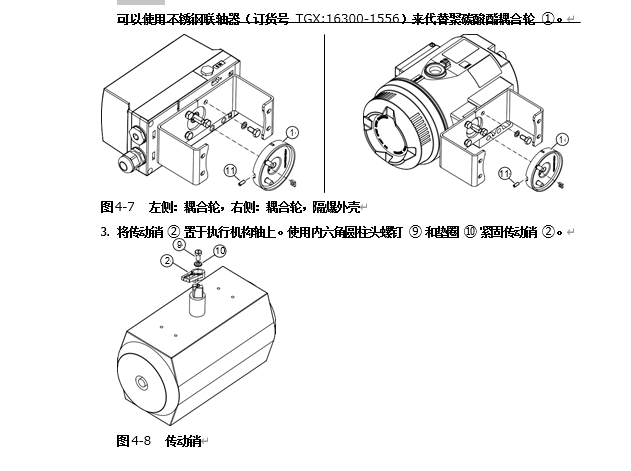

将耦合轮 ① 或不锈钢联轴器向上推至定位器轴上的限位挡块。然后将耦合轮或不锈钢联轴器缩回约 1 mm。使用提供的机工扳手拧紧六角凹头螺钉 ⑪。最大紧固扭矩 = 1 Nm。如果使用不锈钢联轴器，请忽略下一步骤。

耦合轮

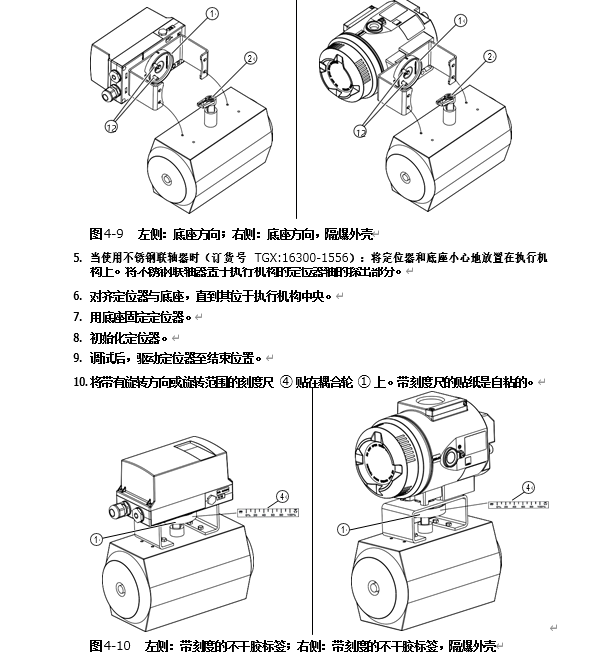

将定位器和底座小心地放置在执行机构上。进行此步操作时，耦合轮 ① 的两个销 ⑫ 的其中之一必须恰当地安装在传动销 ② 中。
