说明 3
3.1 功能
• 电气定位器和执行机构构成控制回路。伺服电位计记录执行机构的当前位置，并反馈回 实际值 x。显示屏上同时也显示设定值和实际值。
• 定位器充当预测性五点控制器，其输出变量 ±Δy 用于通过脉冲长度调制控制气动模块。
• 这些控制信号引起执行机构室中出现压力变化，进而调整执行机构直到控制偏差变为零。
• 在取下外壳保护盖后，可使用三个按钮和显示屏来执行操作（手动模式）和组态（结构 化、初始化和参数分配）。
• 默认情况下，基本单元具有数字量输入。该数字量输入单独组态，用于限制工作电平等。
• 定位器配有摩擦离合器和可选齿轮箱。因此，定位器可用在各种角行程和直行程执行机 构上。
• 对于具有“故障保位”功能的定位器，当辅助电源和/或压缩空气源出现故障时，会保持 执行机构的当前位置。不会按照 SIL 方式工作。
3.2 结构
3.2.1 结构概述
以下各节对定位器的机械和电气结构、组件和功能原理进行了介绍。

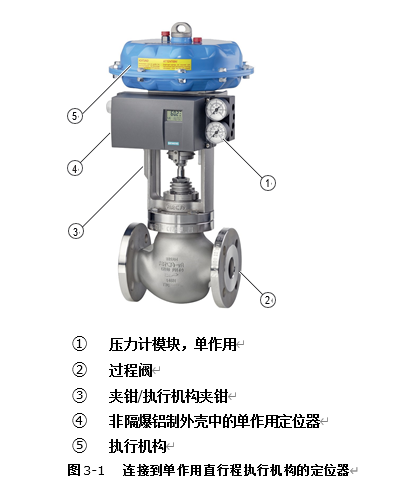

本定位器用于控制气动执行机构。定位器工作方式为电气式，使用压缩空气作为辅助动力。 定位器用于控制阀，例如针对：
• 直行程执行机构

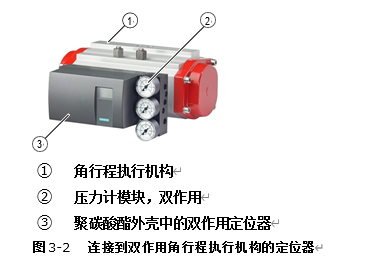

• 角行程执行机构 VDI/VDE 3845
• IEC 60534-6-1 (NAMUR)

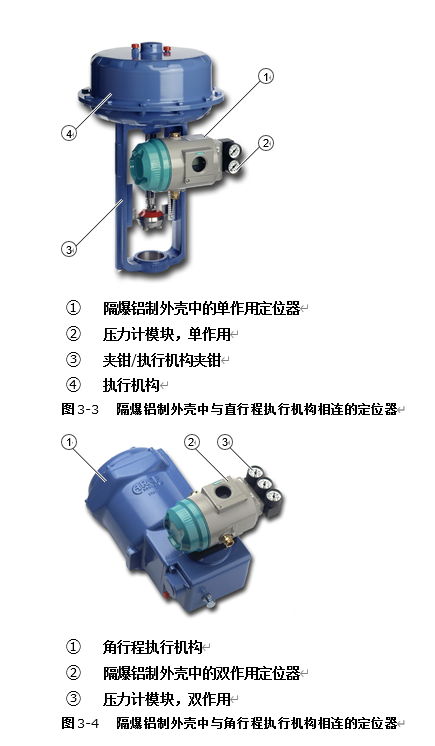

• ARCA 上的集成式安装，带隔爆不锈钢外壳 (6DR5..6) 时除外
• SAMSON 上的集成式安装，不适用于 Ex d
3.2.2 铭牌布局

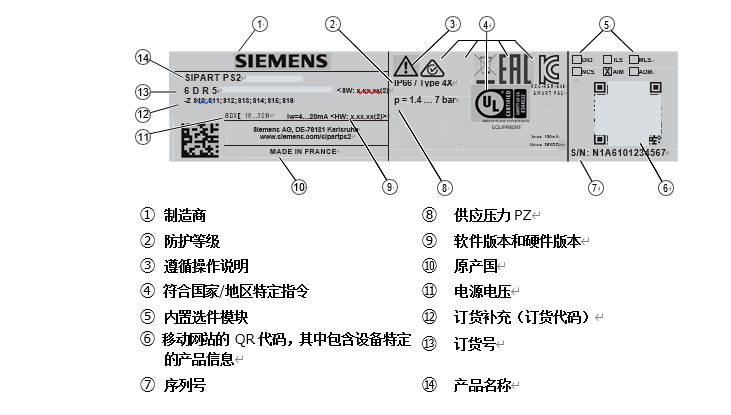

铭牌示例

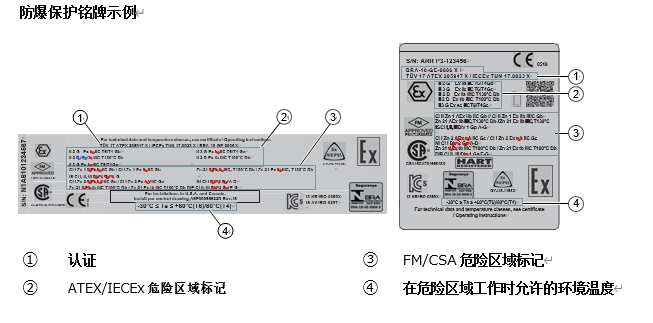

防爆保护铭牌示例

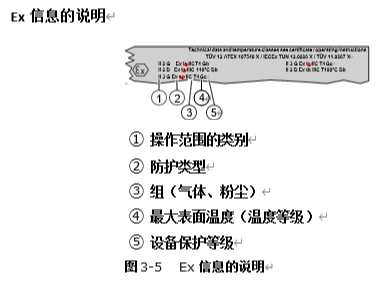

3.2.3 Ex 信息的说明
